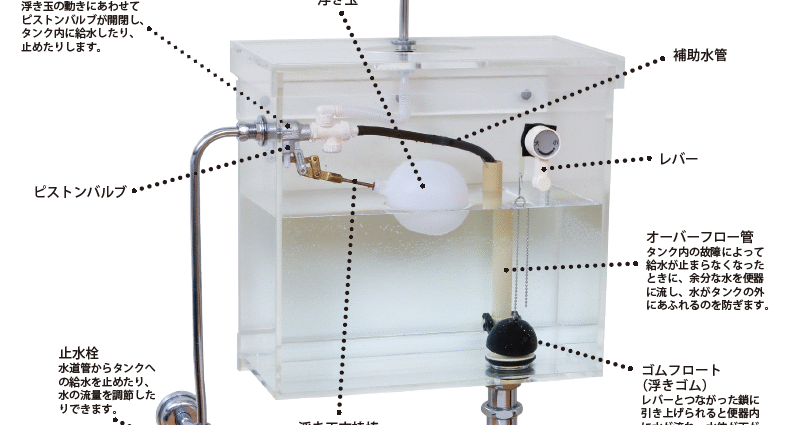

水洗トイレタンクの構造と仕組み

■水が流れるしくみ

レバーを回すと鎖がゴムフロートを引き上げて、タンクにたまった水が便器へ流れ出します。

水位とともに浮き玉が下がると、ピストンバルブが開いて、ボールタップからタンクへの給水がはじまります。

水位が下がり切ると、ゴムフロートが下りて便器への排水が止まり、タンク内に水がたまりはじめます。

水位が上がって浮き玉が最初の位置に戻ると、ピストンバルブが閉じて給水が止まります。
